)严格进行交接验收。真空开关出厂前
已做过试验，但在运往现场安装完毕后，必须进行有关参数的复核。以防止设备在运输中的变化，特别是操动机构与真空开关连接后的问题。主要复测的参数有：合闸跳，分闸同期，开距，超程，合、分闸速度，合、分闸时间，直流接触电阻，断口绝缘水平。 (2)重视缓冲特性的调整。操动机构在高压真空开关机械结构中是为复杂、精度要求高的部分，为了保证高压真空开关的可靠性，一般采取分装式结构，即将操动机构与开关主
体二者分开，由生产条件比较好的工厂集中生产操动机构，然后再将机构的输出轴与开关合而为一，所以机械参数的合理配置与调整，直接关系到高压真空开关的技术性能和机械寿命。满意的缓冲特性应该是运动部件接触缓冲瞬间，缓冲器提供较小的反力，随着缓冲距离的增加，缓冲特性迅速变陡，大可能地吸离能量，达到限制分闸反和分闸行程的目的。 (3)严格控制真空开关的合、分闸速度。真空开关的合闸速度过低时，会由
于预击穿时间加长，而增大触头的磨损量。又由于真空开关灭弧室一般采用铜焊工艺，并且经高温下去气处理，所以它的机械强度不高，耐振性差。如果开关合闸速度过高会造成较大的振动，还会对波纹管产生较大冲击，降低波纹管寿命。通常真空开关的合闸速度为0.6～2m/s，对一定结构的真空开关有着佳合闸速度。真空开关断路时的燃弧时间短，其大燃弧时间不超过1.5 个工频半波，因此，需要严格控制开关的分闸速度。此外，要
求真空开关的分闸缓冲器与合闸缓冲器有较好的特性，尽量减轻分闸或合闸时的冲击力，以保护真空灭弧室的使用寿命。3、温升 高压真空开关的回路电阻是影响温升的主要原因，而灭弧室的回路电阻通常要占高压真空开关回路电阻的50%以上。触头间的接触电阻是真空灭弧室回路电阻的主要组成部分，因为触头系统密封于真空灭弧室内，触头与外壳之间的真空形成了热绝缘，所以触头和导电杆上的热量只能通过动、静导电杆
向外部传导散热。真空灭弧室静端直接与静支架相连，动端则通过导电夹、软连接与动支架相连。因动端连接环节较多，导热路径较长，所以高压真空开关温升的高点多集中于动导电杆与导电夹搭接部位。在实际应用中，有效的利用静端有利于散热的元件，迫使触头间隙热量较多的从静端导出，分流动端的热量，是解决高压真空开关温升偏高的有效措施。4、结论 真空开关优越的技术应用特性，得到了广大用户的普遍认可，随
着经济建设的持续增长，今后将得到越来越广泛的应用。

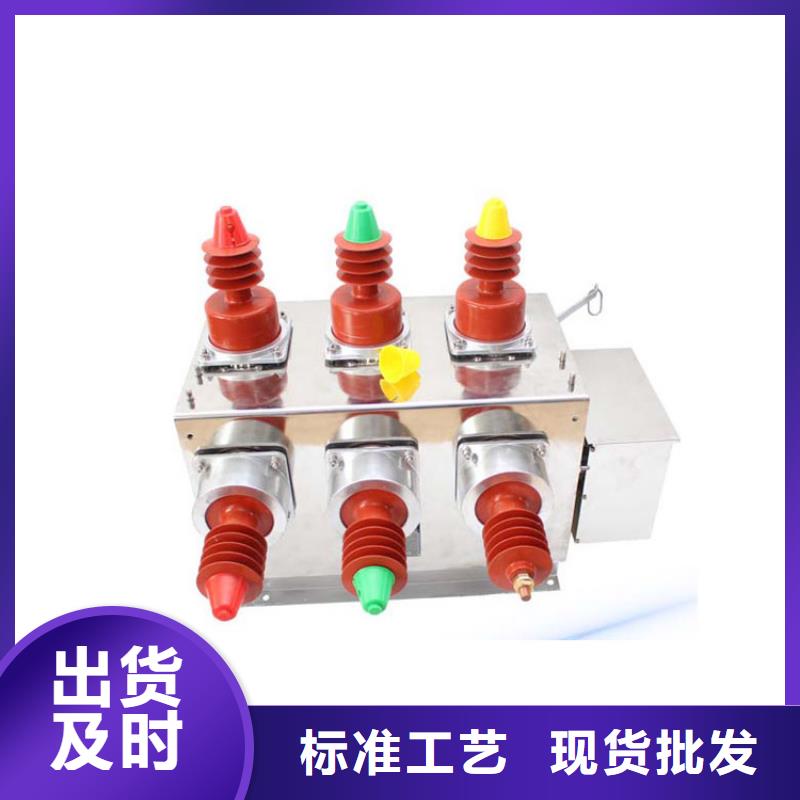

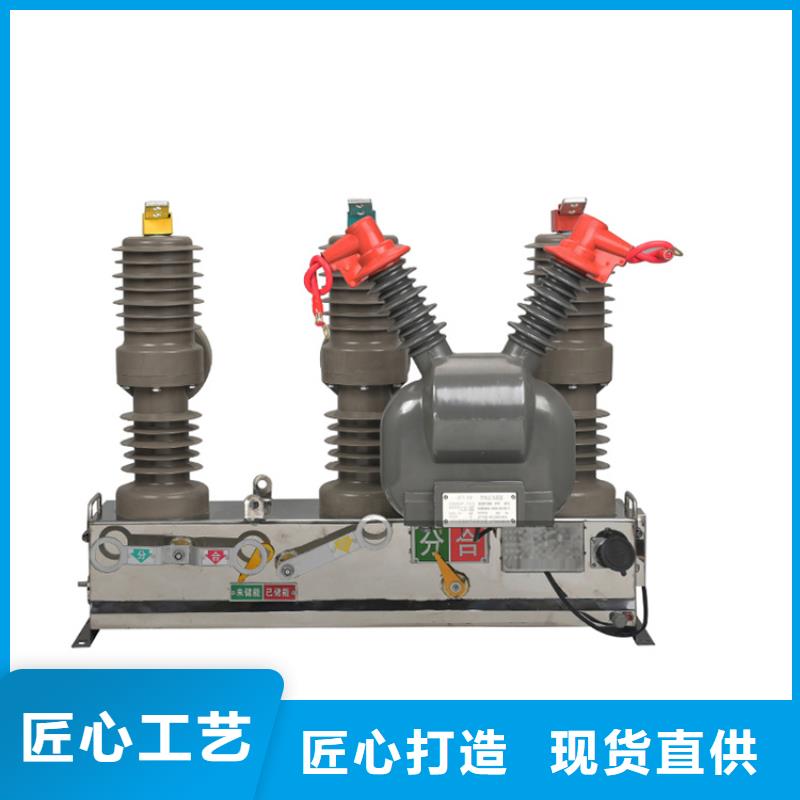

灭弧不用检修的优点，在配电网中应用较为普及，发展简史1893年，美国的里顿豪斯提出了结构简单的真空灭弧室，并获得了设计 ，1920年瑞典佛加公司次制成了真空开关，1926年等公布的研究成果也显示了在真空中分断电流的可能性。
但因分断能力小，又受到真空技术和真空材料发展水平的限制，尚不能投入实际使用，随着真空技术的发展，50年代美国才制成批适用于切断电容器组等特殊要求的真空开关分断电流尚停在4千安的水平，由于真空材料冶炼技术上的进步和真空开关触头结构研究上所取得的突破。
1961年，开始生产15千伏，分断电流为12.5千安的真空断路器，1966年试制成15千伏，26千安和31.5千安的真空断路器，从而使真空断路器进入了高电压，大容量的电力系统，80年代中期，真空断路器的分断能力已达100千安。
从1958年开始研制真空开关，1960年西安交通大学和西安开关整流器厂共同研制成批6.7千伏，分断能力为600安的真空开关;随后又制成10千伏，分断能力为1.5千安的三相真空开关，1969年华光电子管厂和西安高压电器研究所制成了10千伏。
2千安单相快速真空开关，70年代以后，已能独立研制和生产各种规格的真空开关，真空断路器通常可分多个电压等级，低压型一般用于防爆电气使用，像煤矿等等，2真空断路器的特点①触头开距小，10KV真空断路器的触头开距只有10mm左右。
操作机构的操作功就小，机械部分行程小，其机械寿命就长，②燃弧时间短，且与开关电流大小无关，一般只有半周波，③熄弧后触头间隙介质恢复速度快，对开断近区故障性能较好，④由于疏通在开断电流时磨损量较小，所以触头的电气寿命长。
满容量开断达30-50次，额定电流开断达5000次以上，噪音小适于频繁操作，⑤体积小，重量轻，⑥适用于开断容性负荷电流，由于其优点很多，所以广泛应用于变电站中，目前型号主要有:ZN12-10型，ZN28A-10型。
ZN65A-12型，ZN12A-12型，VS1型，ZN30型等，具体介绍真空断路器技术标准真空断路器在我国近十年来得到了蓬勃的发展，产品从过去的ZN1-ZN5几个品种发展到数十多个型号，品种，额定电流达到5000A。
也可以是可抽出式的，还可安装于框架上使用工作原理编辑永磁操动机构原理当断路器处于合闸或分闸位置时，线圈中无电流通过， 磁铁利用动静铁芯提供的低磁阻抗通道将铁VS1(VBM7)-12侧装式[1]芯保持在上下极限位置，而不需要任何机械锁扣。当有动作号时，合闸或分闸线圈中的电流产生磁势，VS1-12真空断路器VS1-12真空断路器动、静铁芯中由线圈产生的磁场与永磁体产生的磁场叠加合成，动铁芯连同固定在上面的驱动杆，在合成磁场力的作用下，在规定的时间内以规定的速度驱动开关本体完成开合任务。此机构之所以被称为两位式双稳态原理结构，是由于动铁芯在行程终止的两个位置，不需要消耗任何能量即可保持。而传统的电磁机构，动铁芯是通过簧的作用被保持在行程的一端，而在行程的另一端，靠机械锁扣或电磁能量进行保护。由上述可知，永磁操动机构是通过将电磁铁与 磁铁特殊结合，来实现传统断路器操动机构的全部功能：由 磁铁代替传统的脱锁扣机构来实现极限位置的保持功能，由分合闸线圈来提供操作时所需要的能量。可以看出，由于工作原理的改变，整个机构的零部件总数大幅减少，使机构的整体可靠性有可能得到大幅提高。由于永磁机构本身的特点，可以提高断路器的可靠性，同时合分闸特性又只与线圈参数有关，因此永磁机构的分合闸特性可以通过电子或机系统来控制，实现速度特性的智能控制，具有自检测功能。控制回路可采用电子控制、外接合闸直流接触器。灭弧室灭弧原理VS1-12/ M断路器(配永磁操动机构)采用真空灭弧室，以真空作为灭弧和绝缘介质，灭弧室具有极高的真VS1-12真空断路器VS1-12真空断路器(5张)VS1-12真空断路器，空度，当动、静触头在操动机构作用下带电分闸时，在触头间将会产生真空电弧，同时由于触头的特殊结构，在触头间隙中也会产生适当的纵磁场，促使真空电弧保持为扩散型，并使电弧均匀分布在触头表面燃烧，维持低的电弧电压，在电流自然过零时，残
真空灭弧室对机械参量的要求，保证真空断路器电气机械性能，确保运行可靠性，真空断路器须具有稳定、良好的机械特性。主要机械特性列于上表，亦以三种断路器技术指标为例。4.各机械特性对产品性能的影响产品机械特性的优劣，对产品各项电气性能有重要的关系，而且影响产品运行可靠性。衡量真空断路器的性能，真空灭孤室本身的性能固然重要，然而机械特性同样具有举足轻重的作用。下面对各机械特性参数与产品性能的关系分述号多样，随着公司的不断发展，产品设计科学、制作精良、造型美观，是现代电网建设的理想的配套产品，其中户内（外）真空断路器，隔离开关，负荷开关，氧化锌避雷器，熔断器，穿墙套管，绝缘子，电流互感器，高压电力计量箱等一系列高低压电气产品畅销全国各地我们以“科技兴业，质量创牌，诚经营，优良服务”的企业宗旨；一直致力于追求卓越的民族电气工业，为广大新老用户提供优质的产品和良好的服务而不懈努力，您的满意始终是我们追求的目标，真诚欢迎新老朋友惠顾，共创美好未来。如下：开距触头的开距主要取决于真空断路器的额定电压和耐压要求，一般额定电压低时触头开距选得小些。但开距太小会影响分断能力和耐压水平。开距太大，虽然可以提高耐压水平，但会使真空灭弧室的波纹管寿命下降。设计时一般在满足运行的耐压要求下尽量把开距选得小一些。10kV真空断路器的开距通常在8～12mm之间，35kV的则在30～40mm之间。接触压力在无外力作用时，动触头在大气压作用下，对内腔产生一个闭合力使其与静触头闭合，称之为自闭力，其大小取决于波纹管的端口直径。灭弧室在工作状态时，这个力太小不能保证动静触头间良好的电接触，必须施加一个外加压力。这个外加压力和自闭力之和称为触头的接触压力。这个接触压力有如下几个作用：(1)保证动、静触头的良好接触，并使其接触电阻少于规定值。(2)满足额定短路状态时的动稳定要求。应使触头压力大于额定短路状态时的触头间的斥力，以保证在该状态下的完全闭合和不受损坏。(3)抑制合闸弹跳。使触头在闭合碰撞时得以缓冲，把碰撞的动能转弹性势能，抑制触头的弹跳。(4)为分闸提供一个加速力。当接触压力大时，动触头得到较大的分闸力，容易拉断会闹熔焊点，提高分闸初始的加速度，减少燃弧时间，提高分断能力。触头接触压力是一个很重要的参数，在产品的初始设计中要经过多次验证、试验才选取得比较合适。如触头压力选得太小，满足不了上述各方面的要求；但触头压力太大，一方面需要增大合闸操作功，另外灭弧室和整机的机械强度要求也需要提高，技术上不经济。
